渣漿泵是選廠特別重要的設備之一，也是選廠數量較多的設備。其不但承擔著礦漿的輸送，而且是一些工藝環節的重要保障。學會渣漿泵的選型，掌握渣漿泵的相關性能，了解渣漿泵常見問題的解決方法就很重要。

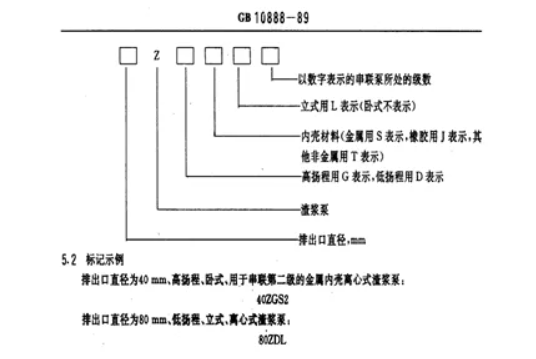

1 渣漿泵的型號

排出口直徑為40mm，高揚程、臥式、用于串聯二級的金屬內科離心式渣漿泵的標記是：40ZGS2

2 泵的性能參數

泵的主要性能參數有：流量Q，揚程H，軸功率N，有效功率Ne，電動機的輸入功率Nm, 效率η，比轉數ns。

n單位r/min；Q單位m3/s，H單位m，N單位W。式中n是泵的轉速:常見的是2900，1480，980，730，590 r/min（電機直聯傳動）。上面比轉數是按單級、單吸葉輪為標準計算的，如果為雙吸，流量應按總流量的一半計算，如果實際是多級泵，揚程應取總揚程的1/m，m是泵的級數。

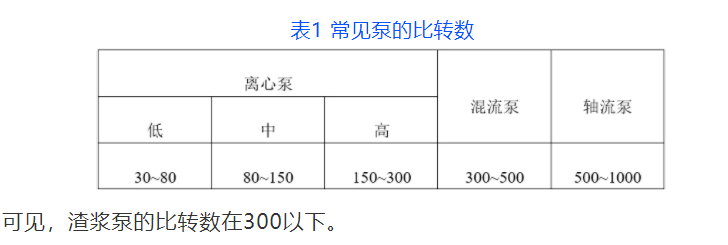

比轉數反映了系列泵性能上的特點，比轉數大，表明其流量大而揚程小，反之，表明流量小而揚程大。表現在葉輪上就是，比轉數大的葉片寬而短，比轉數低的葉片窄而長，從整個葉輪結構來看，徑向流出的離心式逐漸變成軸向流出的軸流式。因此，在泵的選型時，已知設計流量、揚程后，結合原動機的轉速先計算出比轉數，存而初步確定出可以采用的泵的型號。

3 變頻泵相關問題

首先了解一下交流異步電機轉速與頻率的關系：

單位轉/分；p為電機磁極對數，例如6極三對。轉速是60*50/3=1500r/min；對于交流異步電機也可用上面公式，但其轉速相對于磁場磁極變化略有滯后1500*0.98=1480r/min。可見，頻率與轉速成正比。

另外一個重要的關系式是：頻率、轉速、揚程、流量之間的關系。

4 泵的選型

**種選泵的方法：查表2泵的大致選型表。

例如礦漿密度是1300kg/m3，流量是450m3/h，揚程是25m，試選泵，并計算有效功率，軸功率，電機功率。

有效功率：

、

其次，計算泵的軸功率時，我們先要計算一下比轉數，以判斷泵的效率是否需要修正。（根據國標JB/T8096-2013 離心式渣漿泵，離心式渣漿泵效率曲線，當臥式泵的比轉數Ns小于70時，就要對泵的效率修正。）計算本例子中的比轉數（假定原動機轉速980r/min，假設計算時選常用的1480或者980r/min）：即比轉數是：

第二種選擇泵的方法是：直接查離心式渣漿泵系列性能圖。

這個是*簡單的方法，查圖3 渣漿泵選型圖（詳見GB10888-89 離心式渣漿泵形式與基本參數）。本文附圖限于原版pdf清晰度，不是很清楚。需要的自行下載國標，或者在  煤球進化  留言“渣漿泵”。筆者將及時回復。

流量是450m3/h，揚程是25m時，我們查圖3就可以直接選出泵的型號是：200ZD，轉速等于730r/min. 兩種方法選型結果一致。泵的功率計算參照**種計算方法。

注，這里只考慮了流量和揚程的關系，具體環節的設計還要考慮輸送框礦漿的性質、礦漿中物料的*大粒度等等，具體可參照GB/T 8096-2013離心式渣漿泵離心式渣漿泵數據單的具體細節考慮。
